Productielijn voor waterdichte geomembraanplaten met brede breedte

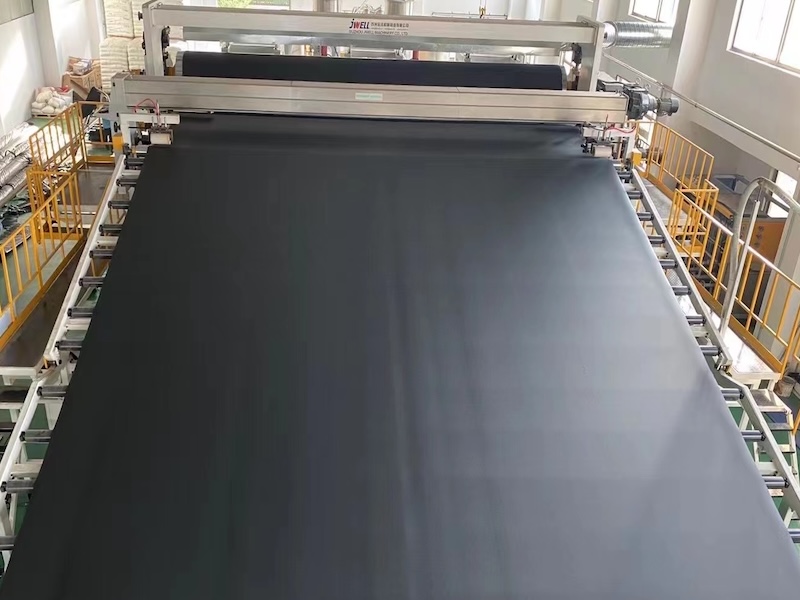

8-meter waterdichte membraanproductielijn

De 8 meter lange productielijn voor waterdichte membranen is een geavanceerd productiesysteem dat polymeerchemie, mechanische automatisering, nauwkeurige temperatuurregeling en online detectie combineert. De lijn staat bekend om zijn ultrabrede breedte, hoge efficiëntie en hoge stabiliteit en wordt voornamelijk gebruikt voor de productie van hoogwaardige polymeren (HDPE/TPO) en gemodificeerde asfaltwaterdichtingsmembranen.

Waterdichting van funderingsplaten in grote gebouwcomplexen, metrostations, treinstations, ondergrondse parkeergarages en ondergrondse winkelstraten.

Waarom dit de voorkeurskeuze is: Deze projecten vereisen enorme funderingsplaten.

Het 8 meter brede geomembraan vermindert het aantal overlappende naden aanzienlijk (potentieel met meer dan 80%), waardoor het risico op lekkage bij de bron drastisch wordt geminimaliseerd en de algehele integriteit en betrouwbaarheid van het waterdichtingssysteem wordt verbeterd.

Tunnel- en nutstunneltechniek

Applicatiescenario's

● Snelwegtunnels, spoortunnels, metrotunnels en tunnels voor stedelijke nutsvoorzieningen.

Waarom het de voorkeurskeuze is

● Tunnels hebben ringvormige structuren die extreem hoge waterdichtheid vereisen en lastig te onderhouden zijn. Het 8 meter brede geomembraan past zich beter aan de tunnelcontouren aan, vermindert langsnaden en vormt een continu, compleet waterdichtingssysteem dat effectief grondwaterinfiltratie tegengaat.

Waterbesparing en milieubeschermingstechniek

Applicatiescenario's

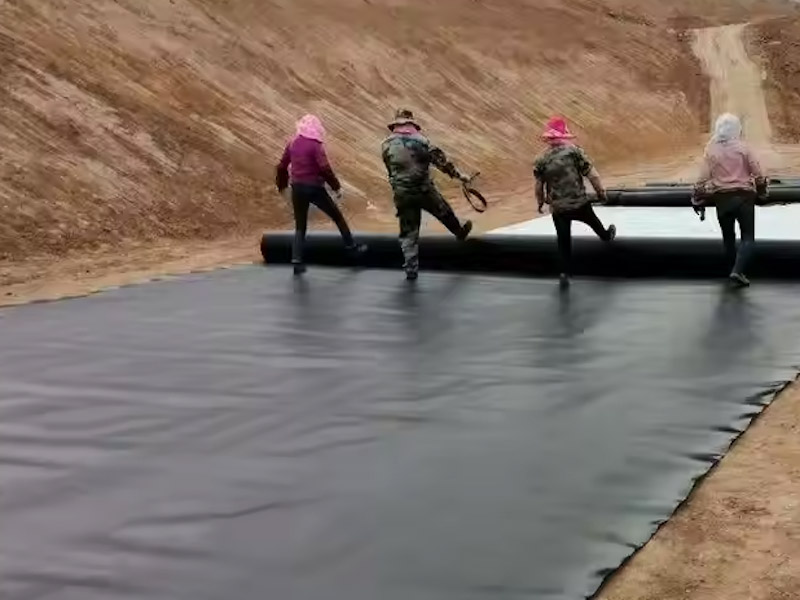

● Reservoirs, afvalwaterzuiveringsinstallaties, kunstmatige meren, waterkanalen en stortplaatsen.

Waarom het de voorkeurskeuze is

● Deze constructies zijn omvangrijk en grootschalig en staan ​​vaak onder water of langdurig blootgesteld aan corrosieve media. Het brede geomembraan biedt minder naden, superieure waterdichtheid en uitstekende duurzaamheid, wat zorgt voor een langdurige, stabiele bescherming.

Grootschalige dakbedekking van openbare gebouwen

Applicatiescenario's

● Metalen of betonnen daken van luchthaventerminals, congres- en tentoonstellingscentra, stadions en logistieke magazijnen.

Waarom het de voorkeurskeuze is

● Deze dakprojecten beslaan grote oppervlakten en vereisen snelle bouw en hoge betrouwbaarheid. Het 8 meter brede geomembraan (met name polymeermembranen zoals TPO/PVC, geproduceerd met behulp van geavanceerde extrudertechnologie) zorgt voor een hoge installatie-efficiëntie, een esthetisch uniform uiterlijk en biedt effectief bescherming tegen structurele vervorming en UV-veroudering.

Belangrijkste voordelen van de 8 meter brede productielijn

Uitzonderlijke efficiëntie

● De breedte is vele malen groter dan die van traditionele productielijnen, wat resulteert in een hoge eenheidsproductie en aanzienlijk lagere productiekosten.

Sterke betrouwbaarheid

● Vermindert het aantal naden op locatie aanzienlijk, waardoor het risico op lekkage bij de bron afneemt en de integriteit van het waterdichtingssysteem wordt verbeterd.

Stabiele kwaliteit

● Geavanceerde geautomatiseerde besturingssystemen (PLC, ATC, EPC) zorgen voor uiterst uniforme en stabiele productprestaties en dikte over de gehele breedte.

High-end toepassingen

● Voldoet perfect aan de vraag naar ultrabrede, ultralange en hoogwaardige materialen in grootschalige nationale infrastructuurprojecten, zoals luchthavens, metro's en waterbeschermingsprojecten.

Kernprocesstroom

De processtroom kan worden samengevat in de volgende negen kernstappen:

Grondstofverwerking → Smelten en extruderen → Vormen en reliëfdruk → Koelen en op maat maken → Film lamineren en combineren → Online monitoring → Tractie en randsnijden → Automatisch opwinden → Afgewerkt

Stapsgewijze procesanalyse

1. Voorbereiding en toevoer van grondstoffen

● Transport van hoofdmateriaal: primaire materialen zoals HDPE worden via vacuümtoevoersystemen naar opslagsilo's geleverd.

● Nauwkeurige verhoudingen: Additieven zoals antioxidanten en kleurmasterbatches worden nauwkeurig afgemeten en geproportioneerd volgens de formule door geautomatiseerde doseersystemen.

● Mengen en drogen: De grondstoffen worden gelijkmatig gemengd in hogesnelheidsmixers en gedroogd om vocht te verwijderen, zodat er geen luchtbellen ontstaan.

2. Smelten en extruderen (kern van de productielijn)

● Voorgemengde materialen worden in een extruder met dubbele schroef gevoerd, waar ze worden verhit, afgeschoven en volledig geplastificeerd tot een gesmolten toestand via temperatuurregeling met meerdere zones (nauwkeurig geregeld door PLC).

● Belangrijkste technologie: De smelt wordt geëxtrudeerd door een precisie T-matrijs met brede extrusiekop, waardoor een uniforme plaat ontstaat. Het ontwerp en de temperatuurregeling van de matrijskop zijn cruciaal voor een consistente output over de breedte van 8 meter.

3. Vormen en reliëfdruk

● Het gesmolten vel komt direct in een drie-rollenkalander terecht, waar voorlopige vormgeving, diktekalibratie en de gewenste oppervlakteafwerking worden bereikt door de walsspleten en de temperatuur aan te passen.

● Embossingrollen kunnen worden gebruikt om patronen te creëren, zoals verstevigingsribben, waardoor de hechting op beton wordt verbeterd, indien nodig.

4. Koeling en dimensionering

● Het warme vel komt in een koelroleenheid met meerdere fasen terecht, waar het geleidelijk wordt afgekoeld en op de juiste maat wordt gebracht met behulp van circulerend koelwater.

● Gelijkmatige koeling is van cruciaal belang om krimp, vervorming en interne spanning van het product te voorkomen.

5. Film lamineren en combineren

● Op de onderste laag van het gelijmde vel wordt een zelfklevende laag (bijvoorbeeld butylrubber) aangebracht.

● Een siliconen schutfolie (anti-kleefstof) of andere materialen (bijv. non-woven stof) worden nauwkeurig gelamineerd.

● Uitdaging voor een breedte van 8 meter:* Deze stap vereist een nauwkeurige controle van de spanning en uitlijning van de beschermfolie om kreukels en scheefstand te voorkomen.

6. Online monitoring en automatische correctie

● Diktecontrole (ATC): Een β/β/röntgendiktemeter scant de volledige breedte en levert realtime gegevensfeedback. Het systeem past de matrijskop automatisch aan om minimale diktetoleranties over de breedte van 8 meter te garanderen.

● Automatische randpositiecontrole (EPC): Foto-elektrische sensoren controleren de positie van het vel in realtime en sturen automatisch afstelrollen aan om ervoor te zorgen dat het vel gecentreerd blijft.

7. Tractie en randsnijden

● De tractiemachine levert een stabiele kracht om een ​​gelijkmatige voorwaartse beweging van de productielijn te garanderen.

● Met cirkelvormige snijbladen worden beide randen van het vel bijgesneden om een ​​precieze breedte te garanderen. De bijgesneden randen kunnen vervolgens worden hergebruikt.

8. Automatisch opwinden

● Er wordt gebruikgemaakt van een middenopwinder met twee posities, zodat de rol automatisch kan worden gewisseld zonder te stoppen, wat de efficiëntie aanzienlijk verbetert.

● De wikkelspanning wordt aangestuurd door een PLC-programma, waardoor strakke binnenlagen, losse buitenlagen en een nette rolvorming worden gegarandeerd.

9. Inspectie en verpakking van het eindproduct

● De rollen worden automatisch gewogen, gemeten en geëtiketteerd.

● Na handmatige herinspectie worden ze automatisch verpakt door een rekfolie-wikkelmachine en opgeslagen.
